Kompatibilitet med solcellekabel og MC4-stik

Et solcellekabel er kun kompatibelt med et PV-stik, når den nøjagtige konnektorkonfiguration er godkendt til kablets ledertværsnit-, lederkonstruktion og færdige ydre diameter. Kontakt, tætning, kabelforskruning, spænding/strøm, certificeringsvej og foreskrevne monteringsværktøjer skal også matche. Et kabel, der fysisk går ind i stikket, er ikke automatisk en kvalificeret kabel-til-stikkombination.

For kabelstandarder, dimensionering, routing og indkøbskrav ud over forbindelsesgrænsefladen, brug voreskomplet solar DC kabel valg guide

PV-forbindelsens pålidelighed bestemmes af en grænseflade, ikke af en enkelt etiket. Kablet leverer en fleksibel leder og et vejrbestandigt-isoleringssystem; stikket tilføjer metalkontakt, crimpgeometri, tætning og låsehus. Hvis en del af denne grænseflade er uden for producentens godkendte område, kan den færdige forbindelse være svær at samle, utilstrækkeligt forseglet, mekanisk svag eller elektrisk inkonsekvent.

Denne vejledning forklarer de kontroller, som EPC-ingeniører, installatører, distributører, indkøbsteams og kabel-købere bør gennemføre, før de bestiller bulkkabel, løse stik eller præ-monterede PV-kabler. Det er en udvælgelsesramme, ikke en erstatning for det godkendte produktdatablad, certifikat, projektstandard eller monteringsvejledning.

Hvorfor kabelstørrelse alene ikke beviser stikkompatibilitet

Den mest almindelige misforståelse er at læse '4mm²' eller '6mm²' på et kabel og antage, at ethvert stik, der annonceres for den nominelle størrelse, passer. Værdien i kvadratmillimeter beskriver det nominelle ledertværsnitsareal-. Den beskriver ikke diameteren af ​​det færdige isolerede kabel.

To 6mm² PV-kabler kan bruge forskellige isolerings- og kappekonstruktioner og har derfor forskellige færdige ydre diametre. De kan også afvige i ledermateriale, strengantal og lederklasse. Et stikvalg skal derfor bestå både et el-/kontakttjek og et mekanisk/tætningstjek.

Syv kontroller for at matche et solcellekabel til et PV-stik

1. Bekræft kabelstandarden og den påtænkte anvendelse

Start med et PV-kabel beregnet til det relevante DC-installation og destinationsmarked. Projekter kan specificere EN 50618 H1Z2Z2-K, IEC 62930-kabel, UL 4703 PV-ledning eller en anden godkendt konstruktion. Mærkaten valgt til kablet og certificeringsruten for stikket skal følge udbuddet, lokale regler og udstyrsanvisninger. Et kabel, der ser ud i nærheden, bør ikke behandles som en automatisk erstatning.

2. Match det nominelle ledertværsnit-

Kontroller det nøjagtige lederområde i stikproducentens aktuelle datablad eller monteringsvejledning. En produktfamilie kan dække flere størrelser, men den godkendte kontaktperson eller konfiguration kan ændres efter tværsnit. Konverter ikke mm² til nærmeste AWG-mærkat og antag ækvivalens: kablet, kontakten og certifikatet skal understøtte det angivne størrelsessystem.

3. Tjek ledermateriale, klasse og strengkonstruktion

PV-kabler bruger almindeligvis fleksible kobberledere, ofte fortinnede, men stikdokumentationen styrer, hvad der er tilladt. Bekræft ledermateriale, plettering, fleksibilitetsklasse og ethvert angivet strengtælleområde-. Disse detaljer påvirker, hvordan trådene fylder krympetønden, og hvordan krympningen er kvalificeret.

4. Mål det færdige kabels ydre diameter

Sammenlign det faktiske produktionskabel OD med stikkets tilladte kabel-diameterområde. Området vedrører normalt tætningselementet og kabelforskruningen, ikke lederstørrelsen. Et kabel, der er for lille til tætningen, er muligvis ikke komprimeret som beregnet; en, der er for stor, kan være svær at samle eller beskadige tætningssystemet. Brug den godkendte dataarkværdi og bekræft produktionstolerance, når projektet er tæt på en rækkevidde.

5. Vælg den korrekte kontakt- og krympekonfiguration

Metalkontakten skal specificeres til lederstørrelsen og konnektorfamilien. Bekræft kontaktvarenummer, strimmellængde, crimphøjde eller inspektionsmetode og det godkendte crimpværktøj og matrice. En kontakt, der ligner ens, kan have en anden cylindergeometri. Trim aldrig tråde for at tvinge en stor leder ind i en mindre kontakt.

6. Match tætningen og kabel-forskruningen

Tætningselementet vælges omkring kablets OD. Nogle konnektorfamilier bruger forskellige tætnings- eller pakdåsevarianter til overlappende diameterbånd. Bekræft den nøjagtige delkombination i stedet for kun at vælge det ydre hus. Efter montering, følg den specificerede tilspændings- og inspektionsprocedure; en IP-klassificering hører til den testede, korrekt monterede og sammenkoblede konfiguration, ikke til løse dele.

7. Bekræft bedømmelser, certificering og parringsfamilien

Kontroller nominel spænding, mærkestrøm, temperaturgrænser, beskyttelsesklasse, miljøklassificering og certifikatomfang for den afsluttede tilslutning. IEC 62852 dækker sikkerhedskrav og test for PV DC-stik op til1.500V DCog 125A pr. kontakt, men det omfang betyder ikke, at hvert stik bærer de maksimale klassifikationer. Brug de værdier, der er tildelt den nøjagtige produktkonfiguration.

Den færdige kabelledning er begrænset af dens lavest{0}}klassificerede komponent.Et 1.500V stikopgraderer ikke et lavere-kabel, kontakt, samledåse eller tilsluttet udstyr. Parring skal også følge projektdokumentationen og stikproducentens godkendte familie. Brug ikke 'MC4-kompatibelt' marketingsprog som bevis på, at produkter fra forskellige producenter er kvalificerede til at blive krydsparret.

4mm² vs 6mm² Kabel: Et stik-matchende eksempel

Eksemplet nedenfor viser, hvorfor lederstørrelse og kabel-OD skal forblive separate felter. SINELINK's offentliggjortH1Z2Z2-K produktinformationangiver en omtrentlig samlet diameter på 5,50 mm for 4 mm² og 6,10 mm for 6 mm² i den refererede konstruktion. Disse værdier er nyttige til shortlisting af en forbindelseskonfiguration, men de godkender ikke en forbindelse i sig selv.

En konnektorfamilie kan tilbyde konfigurationer, der dækker begge eksempler, eller den kan kræve forskellige kontakter, forseglinger eller bestillingskoder. Beslutningen skal komme fra den aktuelle stikdokumentation og de godkendte kabeldata-ikke fra det faktum, at begge kabler kan skubbes gennem det samme hus.

Kan et stik passe både 4mm² og 6mm² solcellekabel?

Nogle gange, men kun når den nøjagtige konnektorkonfiguration viser både lederstørrelser og den faktiske OD for hvert kabel falder inden for dets godkendte tætningsområde. Det samme-konnektorhus kan leveres med forskellige kontakter eller tætninger, så visuelt udseende og en bred markedsbeskrivelse er ikke nok.

Brug denne beslutningssekvens:

• Bekræft, at 4mm² og/eller 6mm² vises i den aktuelle stikdokumentation.
• Bekræft det tilladte ledermateriale, klasse og strengkonstruktion.
• Kontroller den faktiske færdige OD for hvert kabel i forhold til tætnings-/forskruningsområdet.
• Match bestillingskoderne for kontakt, tætning og hus.
• Brug den foreskrevne stripning, crimpning, montering og inspektionsproces.
• Bekræft, at det færdige parring er en godkendt kombination af samme-type, samme-producent.

Almindelige problemer med kabel-til-konnektormismatch

Vælg kun med mm²:Kontakten kan passe til lederen, mens tætningen ikke passer til kablets OD eller omvendt.

Brug af en ubekræftet kontakt:En lignende-kontakt kan bruge en anden tøndestørrelse, materiale eller krympekrav.

Ignorerer produktionstolerance:En nominel kabel-OD nær kanten af ​​et tætningsområde kan skabe undgåelig samlingsvariation.

Trimning af ledertråde:Fjernelse af tråde ændrer lederen og besejrer det tilsigtede kontaktdesign.

Brug af et generelt-krympeværktøj:Konnektorinstruktionen kan foreskrive et specifikt værktøj, matrice, locator og inspektionsmetode.

Behandling af en IP-klassificering som en løs-komponentegenskab:Miljøbeskyttelse gælder for det testede og korrekt monterede/parrede system under angivne forhold.

Kryds-parrende konnektormærker:Fysisk engagement etablerer ikke en godkendt, certificeret eller pålidelig forbindelse.

Kontrol af kun stikspænding:Kabelledningen og PV-kredsløbet forbliver begrænset af den lavest-bedømte komponent og gældende projektregler.

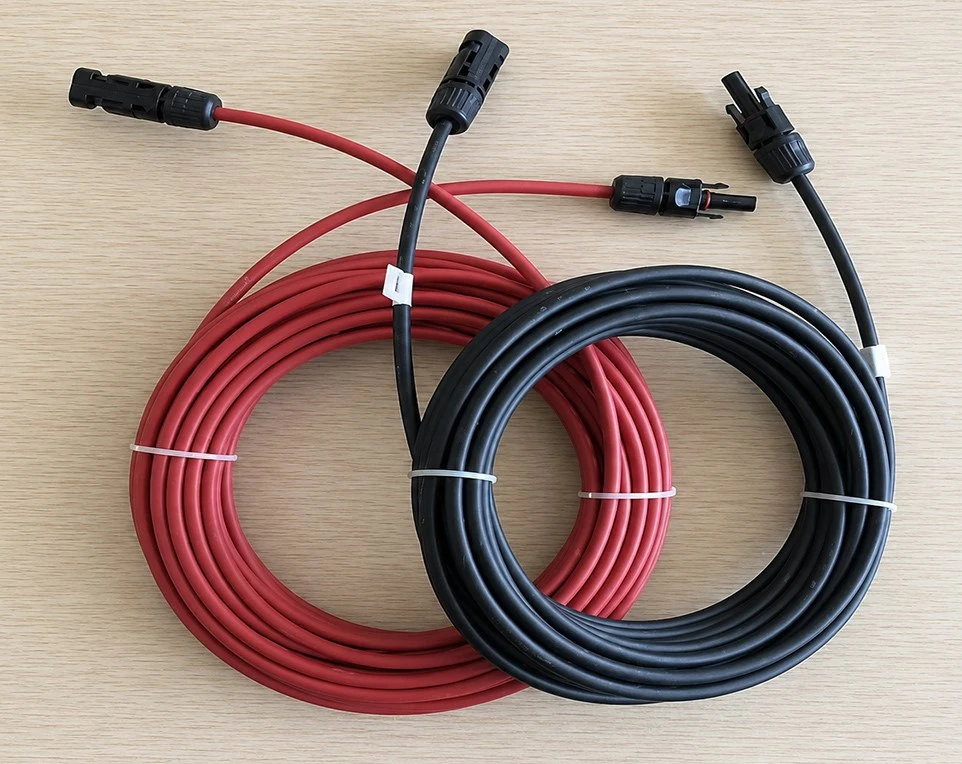

Forud-samlede vs felt-samlede solcellekabelledninger

Begge tilgange kan være passende, men ansvar for indkøb og-kvalitetskontrol er forskellige. Et præ-samlet bly flytter skæring, stripning, krympning og matchning af dele til en kontrolleret produktionsproces. Feltsamling giver rutefleksibilitet, men kræver godkendte komponenter, kalibrerede værktøjer, uddannet personale og inspektionsdisciplin på installationsstedet.

For en forud-samlet ordre skal du anmode om tegning, kabel- og stikdelnummer, lederstørrelse, færdig længde og tolerance, endekonfiguration, polaritet, etiketter, pakningsmetode, inspektionskriterier og påkrævet dokumentation. Antag ikke, at en generisk 'MC4-kabel'-beskrivelse identificerer sammenkoblingssystemet eller certifikatets omfang.

Solar kabel og stik RFQ checkliste

En kompatibilitets-fokuseret tilbudsforespørsel bør identificere hele grænsefladen. Ved at sende felterne nedenfor kan leverandøren bekræfte, om anmodningen er en bulk-komponentordre, et matchende sæt eller en færdig kabelsamling.

PROJEKT CTA:Send SINELINK kabelstandarden, lederstørrelsen, den faktiske ydre diameter, stikproducenten og varenummeret, systemspændingen, ledningslængden, mængden og destinationsmarkedet. Teamet kan gennemgå det anmodede kabel-til-stik-interface og udarbejde et matchende produkt- eller kabel-samlingstilbud til godkendelse.

Ofte stillede spørgsmål

Hvilken kabelstørrelse passer til et MC4-stik?

Der er ingen universel størrelse for hvert stik, der sælges under denne beskrivelse. Tjek den nøjagtige konnektordokumentation for ledertværsnit, lederkonstruktion og kabelydre-diameterområder, og match derefter de specificerede kontakt- og tætningskomponenter.

Kan et 6 mm² solcellekabel passe til et standard PV-stik?

Det kan kun passe, når den nøjagtige konnektorkonfiguration viser 6 mm² og kablets faktiske OD, lederkonstruktion og klassificeringer falder inden for det godkendte område. 'Standardstik' er ikke en tilstrækkelig indkøbsspecifikation.

Påvirker den ydre diameter af solcellekabel tilslutningskompatibilitet?

Ja. Kablets OD bestemmer, om stikkets tætning og forskruning kan komprimeres rundt om kablet som designet. Lederstørrelse og færdigt kabel-OD skal kontrolleres separat.

Kan en kontakt til 4mm² kabel bruges med 6mm² kabel?

Kun når producenten udtrykkeligt angiver den kontakt for både lederstørrelser og den nødvendige kabelkonstruktion. Trim aldrig tråde eller tving en leder ind i en ikke-godkendt tønde.

Kan stik fra forskellige producenter sammenkobles?

Antag det ikke. Brug stiktypen, fabrikanten og kombinationerne, der er godkendt af udstyrsdokumentationen og gældende krav. Mekanisk engagement eller en "MC4-kompatibel" påstand er ikke bevis for certificeret krydsparring.

Hvilket krympeværktøj skal bruges til et PV-stik?

Brug værktøjet, matricen, locatoren og processen specificeret af konnektorproducenten til den nøjagtige kontakt. Følg den angivne strimmellængde, inspektion og eventuelle krav til træk- eller crimp--højde.

Gør et 1500V stik hele kabelledningen velegnet til 1500V?

Nej. Det færdige kundeemne er begrænset af dens lavest-bedømte komponent og af den godkendte kombination, installationsbetingelser og projektregler. Bekræft kablet, kontakten, stikket og det tilsluttede udstyr sammen.

Skal jeg købe løse komponenter eller færdig-samlede solcelleledninger?

Vælg præ-samlede ledninger, når gentagelige længder, fabriksproceskontrol og sporbarhed er prioriterede. Brug markmontering, når rutefleksibilitet er nødvendig, og stedet har godkendte komponenter, værktøjer, træning og inspektionskontroller.

Endelig anbefaling: Godkend den komplette grænseflade

Vælg først kablet til de elektriske, miljømæssige og markedsmæssige krav til PV-kredsløbet. Godkend derefter forbindelsen som en komplet grænseflade: ledertværsnit og konstruktion, færdigt kabel-OD, kontakt, tætning, forskruning, hus, klassifikationer, sammenkoblingsfamilie, værktøjer og monteringsproces. Hvis en vare ikke kan verificeres, er kombinationen ikke klar til køb eller installation.

For indkøb skal du undgå kun at bestille efter sætningerne '4mm kabelstik', '6mm MC4' eller '1500V stik'. Angiv de nøjagtige tekniske og kommercielle felter i RFQ-tjeklisten, så det citerede produkt kan gennemgås i forhold til projektspecifikationen før produktion.

Kontakt nu

Tekniske kilder

IEC 62852:2014- officielt omfang for sikkerhedskrav og test for konnektorer, der bruges i PV DC-kredsløb.

Stäubli MA294 - MC4/MC4-Evo 2-kabelsamling- første-eksempel, der viser, at tværsnit, kabel-OD, antal tråde, klassificeringer og monteringsvejledninger er konfigurations-specifikke.

Stäubli Cross-Forbindelsesvejledning- første-advarsel mod kryds-parring af stik fra forskellige producenter.

UL Solar Materials and Components Certificering- officiel oversigt, der identificerer UL 6703 til PV-stik, UL 4703 til PV-ledninger og UL 9703 til ledningsnet.

SINELINK EN 50618 H1Z2Z2-K Solcellekabel- første-kabelkonstruktion og dimensionsreference for eksemplet på 4mm²/6mm².

SINELINK MC4-stik produktkatalog- first-part connector-familie- og produkt-reference; bekræfte endelige modeldata før offentliggørelse og tilbud.
