Nøglefunktioner
- Fleksibel klasse 5 fortinnet kobberleder
- XLPO isolering og yderkappe
- Klassificeret til 1000V DC fotovoltaiske systemer
- Lav-røg, halogen-fri materialekonstruktion
- UV-, ozon- og vejrbestandig
- God fleksibilitet for lettere føring og installation
- Pålidelig ydeevne i miljøer med lav- og høj-temperatur
- Designet til mere end 25 års service ved 90 grader
- Fås i sort, rød og blå
- Velegnet til indendørs og udendørs solcelleanlæg
Tekniske specifikationer
| Punkt | Specifikation |
|---|---|
| Produkttype | Enkelt- PV solcellekabel |
| Produktstandard | TÜV 2PfG 1169 |
| Leder | Fleksibel Klasse 5 fortinnet kobber |
| Isoleringsmateriale | XLPO |
| Ydre kappe materiale | XLPO |
| Jakke farver | Sort, rød, blå |
| Nominel spænding Uo/U | AC 600/1000V |
| Nominel jævnspænding | 1000V DC |
| Test spænding | 6500V AC |
| Omgivende temperaturområde | -40 grader til +90 grader |
| Maksimal ledertemperatur | +120 grad |
| Maksimal kort-kredsløbstemperatur | +250 grad |
| Minimum bøjningsradius | 4 × samlet diameter for kabel-OD under 8 mm |
| 6 × samlet diameter for kabel OD på 8 mm og derover | |
| Flammehæmmende test | IEC 60332-1-2 / EN 60332-1-2 |
| Halogen-Gratis test | EN 50627-2-1 / EN 60684-2 |
| Forventet levetid | Mere end 25 år ved 90 grader |
Tilgængelige størrelser
| Nominelt tværsnit | Konduktør Konstruktion | Isolering OD | Samlet OD | Maks. Ledermodstand ved 20 grader |
| 1,5 mm² | 30 / 0,25 mm | 2,65 mm | 3,70 mm | 13,7 Ω/km |
| 2,5 mm² | 49 / 0,25 mm | 3,10 mm | 4,20 mm | 8,21 Ω/km |
| 4,0 mm² | 56 / 0,285 mm | 3,55 mm | 4,60 mm | 5,09 Ω/km |
| 6,0 mm² | 84 / 0,285 mm | 4,15 mm | 5,20 mm | 3,39 Ω/km |
| 10 mm² | 77 / 0,40 mm | 5,15 mm | 6,30 mm | 1,95 Ω/km |
| 16 mm² | 126 / 0,40 mm | 6,70 mm | 8,20 mm | 1,24 Ω/km |
| 25 mm² | 196 / 0,40 mm | 8,10 mm | 10,00 mm | 0,795 Ω/km |
| 35 mm² | 276 / 0,40 mm | 9,50 mm | 11,50 mm | 0,565 Ω/km |
Ledermodstandsværdier er angivet til 20 grader.
Typiske applikationer
- PV1-F solcellekabel bruges almindeligvis til DC-sideforbindelser i solcelleanlæg, herunder:
- Solar modul streng ledninger
- Solcelleanlæg på taget
- Kommercielle og industrielle PV-projekter
- Jordmonterede-solenergianlæg
- Kombinationsbokse til solceller
- Inverter DC-indgangsforbindelser
- PV kabel forlængerledninger
- Solcellekabelnet med præ-samlede stik
- Udendørs solvarmeapplikationer udsat for UV, varme, kulde og fugt
Valgvejledning
1. Vælg kabelstørrelse baseret på strøm og afstand
Til standard PV-strengledninger vælges almindeligvis 4 mm² og 6 mm² kabler. For højere-strømkredsløb eller længere kabeltræk kan 10 mm², 16 mm², 25 mm² eller 35 mm² foretrækkes for at reducere spændingsfaldet.
2. Bekræft systemspændingskompatibilitet
Dette kabel er klassificeret til 1000V DC-systemer. Før du vælger, skal du bekræfte, at solcellemodulerne, konnektorerne, kombineringsdåserne, inverterne og andet udstyr på DC-siden er egnede til det samme spændingsniveau.
3. Overvej installationsmiljøet
Til tag-, ørken-, kyst- eller andre barske udendørs steder skal du vælge kabelstørrelser og jakkefarver i henhold til stedets forhold, føringskrav og installationsstandarder.
Tilpasningsmuligheder
Jakkefarver: sort, rød, blå eller tilpasset
Tilpasset kabelprint og mærkning
Emballage med spole, rulle eller trætromle
Tilpassede kabellængder
Forud-monterede PV-kabelnet
Samling af stik og krympeservice
Eksportér etiketter, pallepakning og projektspecifik-emballage
Installationsnoter
Brug egnede PV-stik og godkendte krympeværktøjer til kabelafslutning. Undgå at bøje kablet under den specificerede minimum bøjningsradius. Under udendørs installation skal kablet holdes væk fra skarpe kanter, stillestående vand og ubeskyttede mekaniske kontaktpunkter.
For store projekter skal kabelruteplanlægning, spændingsfaldsberegning og tydelig DC-polaritetsidentifikation være afsluttet før installation.

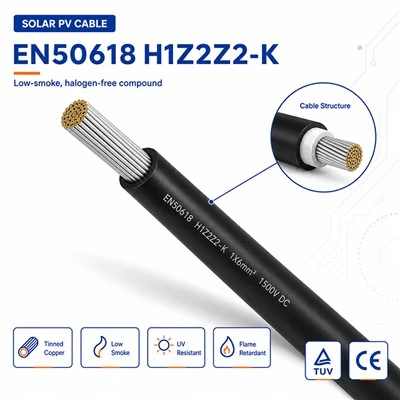

PV1-F vs. H1Z2Z2-K solcellekabel
PV1-F og H1Z2Z2-K er begge meget udbredte solcellekabler med enkelt kerne, men de er generelt udvalgt til forskellige systemkrav.
| Punkt | PV1-F solcellekabel | H1Z2Z2-K solcellekabel |
|---|---|---|
| Fælles standard | TÜV 2PfG 1169 | EN 50618 / IEC 62930 |
| Typisk DC-spændingsværdi | Op til 1000V DC | Op til 1500V DC |
| Hovedanvendelse | Konventionelle solcelleanlæg | Moderne 1500V PV-systemer |
| Leder | Normalt Klasse 5 fortinnet kobber | Normalt Klasse 5 fortinnet kobber |
| Isolering / kappe | XLPO | XLPO |
| Udendørs præstation | UV-, ozon- og vejrbestandig | UV-, ozon-, vejr- og langtidsbestandig-udendørs |
| Typisk brug | Bolig- og mindre erhvervsprojekter | Kommercielle projekter,-forsyningsprojekter og projekter med højere-spænding |
| Markedsposition | Etableret PV-kabelløsning | Mere almindeligt specificeret for nyere-højspændings PV-projekter |
PV1-F forbliver en pålidelig og praktisk løsning til 1000V DC fotovoltaiske systemer. Det bruges i vid udstrækning til modulstrenge, installationer på tagterrassen, små kommercielle systemer og udskiftningsprojekter, hvor det eksisterende design følger PV1-F-kravene.
H1Z2Z2-K foretrækkes generelt til nye 1500V DC-systemer. Dens højere spændingsklassificering gør den velegnet til større kommercielle-projekter, hvor længere strenglængder og højere systemspænding kan hjælpe med at reducere balance-af systemomkostningerne.
Når du vælger mellem de to modeller, er det vigtigste punkt at matche kabelklassificeringen med det komplette DC-sidesystemdesign, inklusive moduler, stik, kombinationsbokse og inverterindgangskrav. Produktspecifikationer kan variere alt efter producent og certificeringsomfang, så det endelige valg bør altid bekræftes i forhold til projektspecifikationen.
